Токоприемники ТКЭ-212
Токоприемник ТКЭ-212 УХЛ2 предназначен для передачи электрического тока от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов экскаватора, для питания низковольтного электрооборудования.
Токоприемники поставляются для комплектации экскаваторов, грузоподьемных механизмов.
Климатическое исполнение – УХЛ2,Т2 ГОСТ I5150-69
Категория размещения - 2 ГОСТ I5I50-69.
Номинальное напряжение до 440В постоянного тока и 660В переменного тока частотой 50 и 60Гц.
Рабочее положение вращения токоприемников вертикальное, допустимое отклонение оси вращения – 12° в любую сторону.
Максимальная частота вращения 13 об/мин.
Степень защиты токоприемников IP00 по ГОСТ 14254-96.

Структура условного обозначения токоприемника ТКЭ 212УХЛ2
Т-токоприемник;
К-кольцевой;
Э-экскаваторный;
2-условный размер установочной колонны;
12-число низковольтных контактных колец;
УХЛ2-вид климатического исполнения.

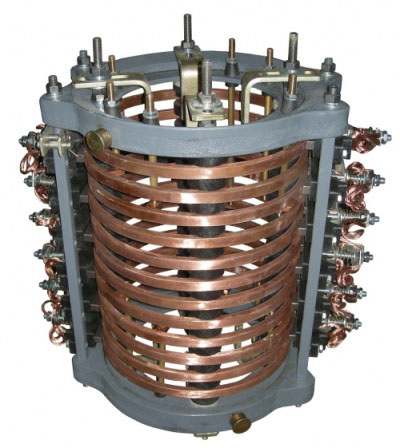

Токоприемник ТКЭ-212
Устройство и принцип работы токоприемника ТКЭ 212 УХЛ2
Токоприемник состоит из кольцевого барабана и обоймы со щетками. Кольцевой барабан представляет собой набор изолированных друг от друга токоведущих колец с выводными токоведущими шпильками и двух фланцев.
Изоляция токоведущих колец друг от друга осуществляется набором изолированных втулок, которые одеваются на крепежные шпильки и стягиваются двумя фланцами.
На концы крепежных шпилек сверху и снизу кольцевого барабана ставятся угольники, служащие для крепления токоприемника на установочной колонне. Обойма со щетками представляет собой два обода, скрепленных 4-мя стойками, на каждой паре которых крепятся пластмассовые щеткодержатели.
В каждый щеткодержатель вставлены по две меднографитовые щетки. Обода опираются на два фланца кольцевого барабана и служат подшипниками для вращения кольцевого барабана в обойме.
При вращении обоймы со щетками вокруг неподвижного кольцевого барабана или вращения кольцевого барабана внутри обоймы со щетками, осуществляется непрерывный электрический контакт подвижных токоведущих частей с неподвижными.
Токоприемник ТКЭ-212
