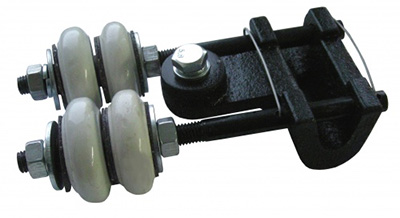

Токоприемник ТК-12Б-1
Токоприемники серии ТК-12Б-1 предназначены для съема с троллеев электрического тока с целью обеспечения питания электрооборудования грузоподъемных кранов.
Токоприемники предназначены для работы от сети постоянного тока напряжением до 500 В и переменного тока частотой 50 и 60 Гц напряжением до 600 В.
Токоприемники предназначены для работы с частотой циклов возвратно-поступательных перемещений до 600 в час при ускорении до 1 м/с2 и скоростью движения не более 2,5 м/с.
Токоприемник любого типа состоит из токоснимающего контакта, закрепленного на кронштейне и изолированного от металлической конструкции, к которой крепится токоприемник, фарфоровыми изоляторами и изолирующими трубками.
В токоприемниках ТК-12Б, ТКН-12Б токоподводящий кабель присоединяется непосредственно к контакту.
Контактное нажатие на жесткие стальные троллеи осуществляется за счет веса контакта.
Контактное нажатие на гибкие троллеи (ТК-12, ТКН-12) осуществляется за счет нажатия троллеев.
Основные технические данные и характеристики
Тип токоприемника | Конструктивное исполнение, характеризующее данную группу изделий | Номинальная токовая нагрузка, А | Сечение кабеля, мм2 | Масса, кг |
ТК-12Б-1У2 | Токоприемники крановые* | 100 | 20-70 | 25 |
ТК-12В-2У2 | Токоприем с гибких троллеев | 160 | 70 | |
ТКН-12Б-1У1 | Тип Б - однопроводный | 100 | 25 | |
ТКН-12В-2У1 | Тип В - двухпроводный | 160 | 70 | |
* Устанавливаются непосредственно на кране | ||||
